操作手冊 CL 7685 余氯，二氧化氯，臭氧智能控制儀 *恒壓法*

目錄 規格說明 規格描述 安裝 按鍵說明 顯示說明 設定程序 基本參數設定 校準 定期檢修

---

1、規格說明
輸入

本儀表和恒壓法的探頭輸入配合，適用于游離氯，二氧化氯和臭氧的測量。  第二路輸入端子與 3 線制 Pt100 溫度探頭連接。
溫度補償

匹磁余氯CL7685在線分析儀提供手動和自動溫度補償，溫度值可在LCD 顯示屏上顯示； 儀表能自動識別溫度探頭的缺損，并自動切換到手動操作模式。


測量范圍

本儀表提供 0/1.999 或 0/19.99 ppm 兩種測量范圍供選擇， 當選擇量程為 0/1.999 ppm 時，儀表具有量程自動切換功能，
自動量程切換功能允許用戶在低量程范圍內，使用高濃度的標準溶液標定本儀表。

模擬電流輸出

用戶可任意選擇 0/20mA 或 4/20mA 隔離輸出信號，以及對應的電流輸出范圍，提供與計算機或數據記錄器的接口；
如果選擇為大量程，則對應為 0~20.00 ppm 間任意值； 如果選擇為小量程，則對應為 0~2.000 ppm 間的任意值.


控制繼電器

本儀表內置 2 個 SPDT 控制繼電器；

這些繼電器可用于多種用途，每個繼電器功能均可由操作者自行設定；

繼電器功能通?？稍O定為以下 3 種功能：開/關，脈沖寬度調制，脈沖頻率調制； 在保持/清洗的時間：

• 指示信號會閃爍，
• 模擬輸出將被保持，
• 設定位置和報警繼電器會失效。

操作模式

本儀表提供 3 種可編程操作模式：

• 自動操作 (AUTO):

 自動模式為本儀表的默認模式。

• 測量模式 (MEAS.):


在測量模式時，只能顯示被測濃度，同時模擬輸出功能正常工作，但是控制繼電器將失效;；
在繼電器沒有用于報警或控制狀態時，可設置為本操作模式;； 本操作模式通常適用于消毒裝置的啟動或人工手動控制操作。

• 模擬操作模式 (SIM.):

本操作模式下，儀表用戶可以通過 UP/DOWM 按鍵手動調整修改顯示值； 儀表保持設定點、報警和模擬輸出參數不變，以便對工廠進行測試；
儀表不能顯示測量單位(ppm)，且不允許進行參數的設定；
顯示屏上將顯示"SIM"，指示儀表當前的運行模式（非測量模式）。
附件訂單選項

091.3711        雙路可設定輸出功能
操作者可選擇溫度輸出.

091.404          24 VAC 電源供電.

091.4143        9~36 VDC 電源供電

091.701          RS232 數字輸出
輸出數字信號(ppm,°C)到上位機。

外形描述
本儀表為盤裝或面板安裝形式。

外殼外陽極氧化后的 DIN 43700 標準鋁質外殼，面板為PC 薄膜面板覆蓋的耐沖擊、耐腐蝕的鋁質面板。

本儀表可以隨機提供一個全透明的保護面罩/防水門 SZ 7601，可使儀表具有防潮和防腐的功能。
電源和信號的接線均可通過儀表背面的兩個可拆裝的接線端子排實現，這將更  方便了用戶接線，安裝和對傳感器和相關設備進行日常維護。

儀表包裝盒內附帶有儀表面板安裝必須的安裝卡。
返回目錄

2規 格 描 述
缺省值均為工廠設定值。

有" * "標記的參數均為可通過 Configuration 菜單進行修改。

量程
量程范圍: 2.000/20.00 PPM	20.00
20 °C 時的顯示分辨率: 1/2000
軟件過濾器 90% RT：
*             最大信號： 0.4/20,0 s	2.0 s
*             最大信號： 0,4/20,0 s	10.0 s
20°C 時的電流值: 250/5000 nA/PPM	2000 nA/PPM
電極的靈敏度: 12.5/250%	100%
零點: +/- 2 0 µA 可調	0 µA
*       溫度補償系數 Cl/ClO2: 0/4.0 %/°C	2.0%/°C
*       溫度補償系數 O3: 0/4.0 %/°C	2.5%/°C
*       極化電壓：可調	-200 mV

溫度
輸入: RTD Pt100
連接: 2/3 wires 測量和溫度補償范圍: -2/+52 °C
分辨率: 0.1 °C
零點調整范圍: +/- 2°C	0 °C
手動溫度補償: 0/50 °C	20 °C



設定 A/B
* 功能選擇:
ON-OFF/開－關
PFM – 脈沖頻率調整
PWM – 脈沖寬度調整
*       作用: ON-OFF	SET B
范圍: 0/2.000 - 0/20.00 PPM (根據量程的選擇)	0 PPM
滯后: 0/0.200-0/2.00 PPM (根據量程的選擇)	0.2 PPM
動作延遲: 0/99.9 "	0.0"
*       功能: HI/LO (最大/最小)	LO
*       作用: ON-OFF	SET B
范圍: 0/2.000 - 0/20.00 PPM (根據量程的選擇)	0 PPM
滯后: 0/0.200-0/2.00 PPM (根據量程的選擇)	0.2 PPM
動作延遲: 0/99.9 "	0.0"
*       功能: HI/LO (最大/最小)	LO
*       作用: PWM
范圍: 0/0.200 - 0/20.00 PPM (根據量程的選擇)	0 PPM
比例帶: 0/0.200 - 0/2.00 PPM (根據量程的選擇)	0.2 PPM
脈沖寬度: 0/99.9"	20.0"
最小脈沖寬度:	0.3"
*       功能: HI/LO (最大/最小) 繼電器觸點: SPDT 220V 5A	LO

報警 (繼電器 C)
最大值: 0/2.000 - 0/20.00 PPM (根據量程的選擇)	20.00PPM
最小值: 0/2.000 - 0/20.00 PPM (根據量程的選擇)	0.00 PPM
延遲: 0/99.9 秒	0.0"
*       報警下限 SA: ON/OFF	OFF
*       最大時間 SA: 0/60 分鐘	60 min
*       報警上限 SB: ON/OFF	OFF
*       最大時間 SB: 0/60 分鐘	60 min
*       觸點類型: ACT/DEA	ACT
閃爍頻率：LO（0.3Hz）/ME（0.6Hz）/HI（1.2Hz） 繼電器觸點: SPST 220V 5A	ME

清洗功能 (繼電器 D) *       啟動： 無/手動清洗/自動＋手動清洗 自動清洗: 間隔時間: 0.1/24.0 小時                     24.0h *       清洗時間: 0.5/60.0 秒                 15.0" *       保持時間: 0.1 /20.0 分鐘繼電器觸點: SPST 3.0'

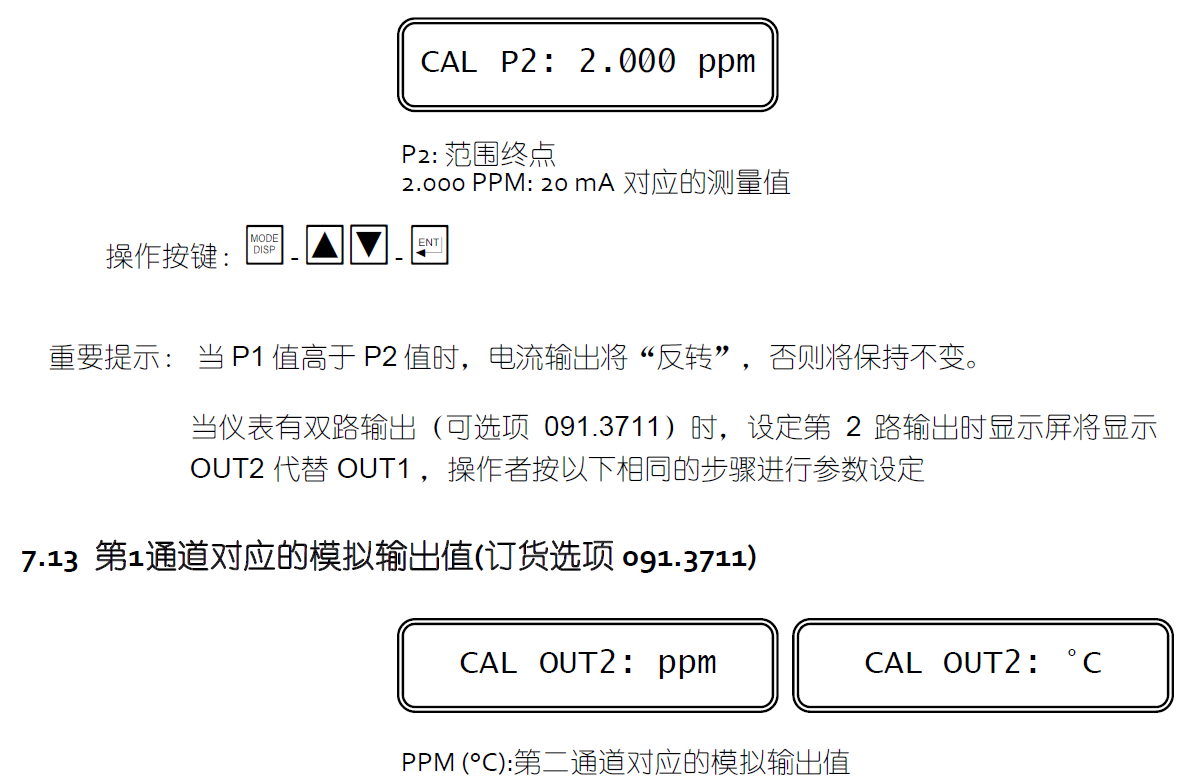

第一路模擬輸出
*      電流范圍: 0-20/4-20 mA	0/20 mA
*     0 mA 或 4 mA 對應點 1
范圍 20.00 PPM: 0.00/20.00	0.00PPM
范圍 2.000 PPM:0.000/2.000	0.000PM
溫度: 0.0°C/50.0°C (選項 091.3711)	0.0 °C
* 20 mA 對應點 2
范圍 20.00 PPM: 0.00/20.00	20.0PPM
范圍 2.000 PPM: 0.000/2.000	2.000PP
溫度: 0.0°C/50.0°C (選項 091.3711)	50.0 °C
響應時間: 10 秒達到 98 %
隔離: 250 Vca Rmax: 600 歐姆

第二路模擬輸出 (僅對應訂單選項 091.3711)
* 電流范圍: 0-20/4-20 mA	0/20 mA
* 0 mA 或 4 mA 對應點 1
范圍 20.00 PPM: 0.00/20.00	0.00PPM
范圍 2.000 PPM: 0.000/2.000	0.000PM
* 20 mA 對應點 2
范圍 20.00 PPM: 0.00/20.00	20.0PPM
范圍 2.000 PPM: 0.000/2.000	2.000PP
溫度: 0.0°C/50.0°C (選項 091.3711)	50.0 °C
響應時間: 10 秒達到 98 %
隔離: 250 Vca Rmax: 600 歐姆
通訊 （訂單選項 091.701） 波特率: 4800 bit/s Nr. of bit: 8 bit Nr. of stop bit: 1 bit 奇偶: 無 與測量電路隔離 發送的數據示例： ±20.00ppm ±50.0°C 發送的數據如下： 0.4 秒.

基本規格
數字顯示： 1 行 x 16 位
達到 98% 測量值的響應時間
帶 TC=2%/°C - T=20°C - S=100% :
< 5 秒，高量程時
< 15 秒，低量程時

操作溫度： 0~50 °C
濕度： 95% 無冷凝
供電： 110/220 Volt ac +/- 10% 50/60 Hz
隔離： 4000 V (IEC 348)
功率： 5 VA 最大.
接線端子： 可拆卸端子排重量： 850 克.
外形： 96 x 96 x 155 mm.

返回目錄





連接二次儀表

儀表提供電流輸出到遠程記錄裝置或 PID 的，電流輸出端子為 14-16 號端子。

電流輸出 (+) 的端子是 14 號電流輸出 (-) 的端子是 16 號

輸出需要串聯連接時，總輸入阻抗需低于 600 ? 的負載。

如果選定了 091.3711 雙輸出選項，第二隔離輸出為電流端子 15-16 終端之間可用。輸出 N°1 和輸出 N°2 是相互獨立的輸出信號，并可各自選擇 0/20 或 4/20 mA。

連接 RTD

本儀表儀器采用 RTD PT100 進行自動溫度補償。
若要使用自動溫度補償功能，請連接 RTD，如“Connection”圖所示(見 Fig. 2)。建議采用三線制連接來實現傳感器與控制器之間長距離的精確補償。
三線制接線


• 將 RTD 端子連接到儀表端子 23；

• 將 RTD 的公共端子連接到儀表的端子 24 - 25；

• 3 根電線電纜不得有中斷。

如果需要延長電纜，請使用高絕緣端子接線盒。

• 確保溫度電極電纜遠離電源線.


如上所述的連接 RTD 傳感器以后，儀表能提供溫度的數字讀數。

如果沒有連接溫度傳感器或傳感器損壞，儀表將自動進行手動溫度補償。兩線制接線
-           將 PT100 連接到端子 23 - 24 ;

• 在端子上安裝一個跳線器 24 - 25.


檢查
將儀表通電前

• 檢查所有電纜是否接線正確緊固，以防止連接上松動或者虛接線現象；

檢查所有端子的連接是否機械和電氣上的聲音。

返回目錄

4按鍵說明

	準許操作者進入下一屏顯示 - 準許退回主菜單，最后的參數值將不被儲存。
	準許進入校驗狀態
	增加當前顯示參數值 選擇不同
	減少當前顯示參數值 ‐選擇不同的功能
	確認選定的參數并退回主顯示屏 D0

1. 系統的啟用

啟用前請檢查：

系統的控制和指示器都位于前面板上(Fig. 1)；
儀表面板上的一個 LCD 顯示 1 界面時，指示該儀表已開啟； 基本設定已在出廠時完成；
如上述各節所述，如果傳感器和探頭連接正確，系統應正常工作，只需啟動和下列部分所述的參數設定即可。

返回目錄

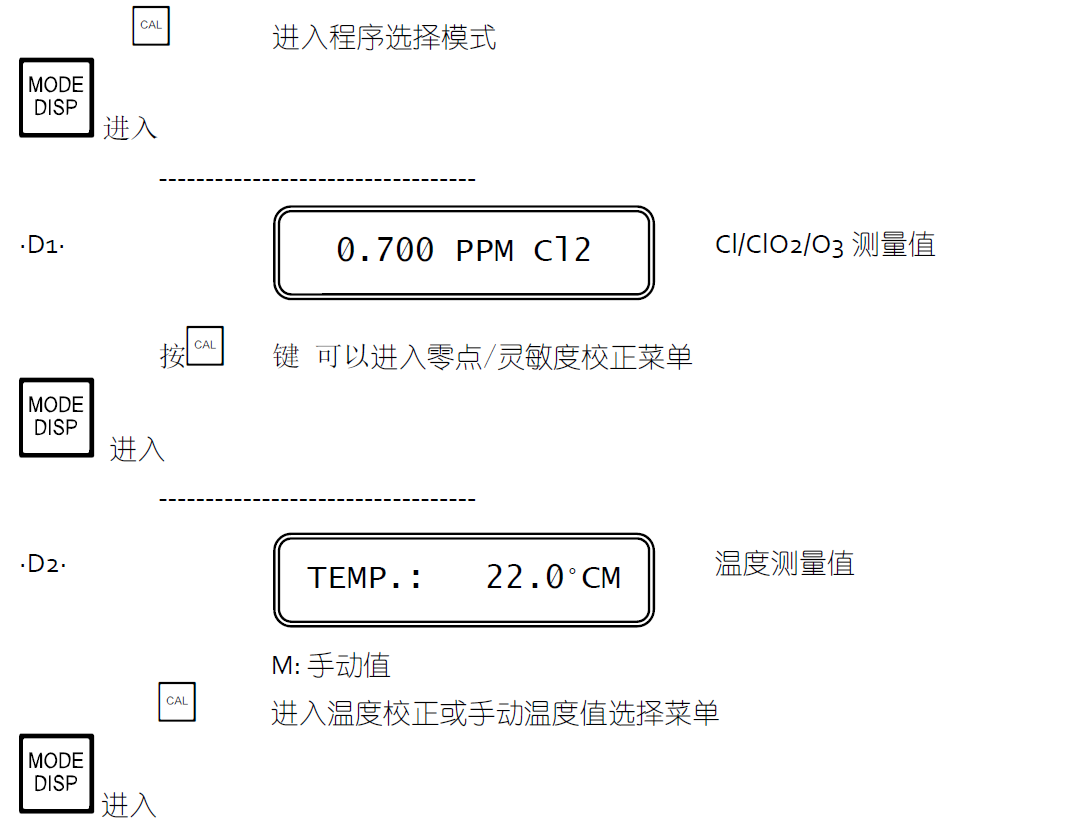

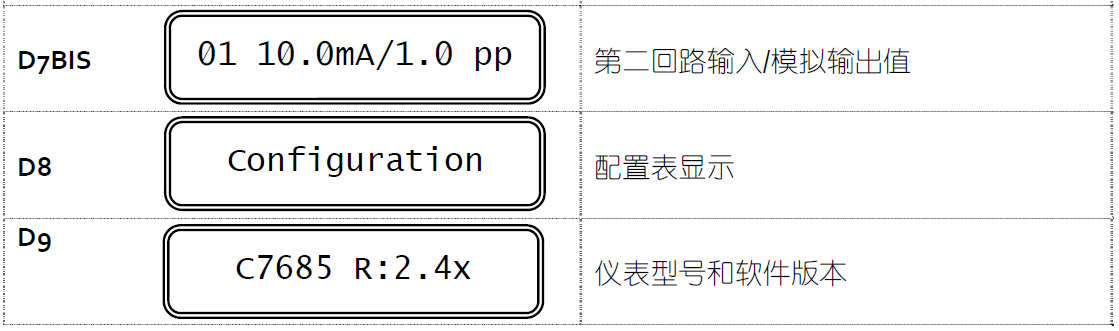

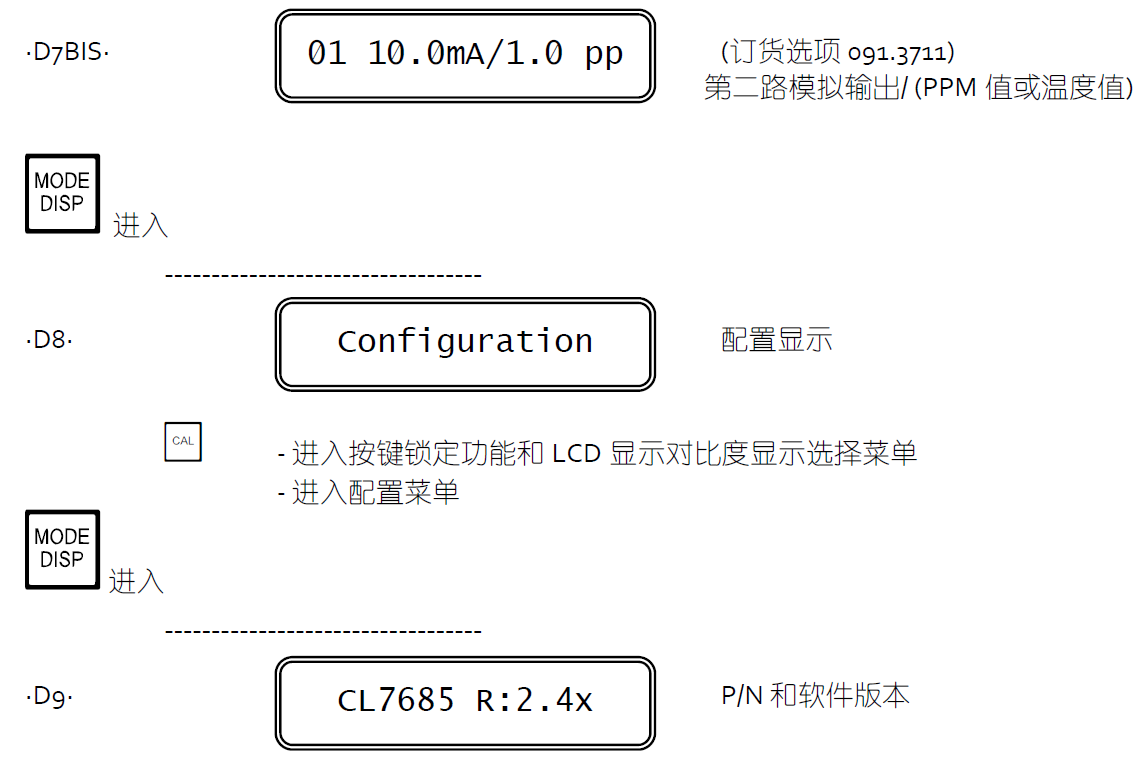

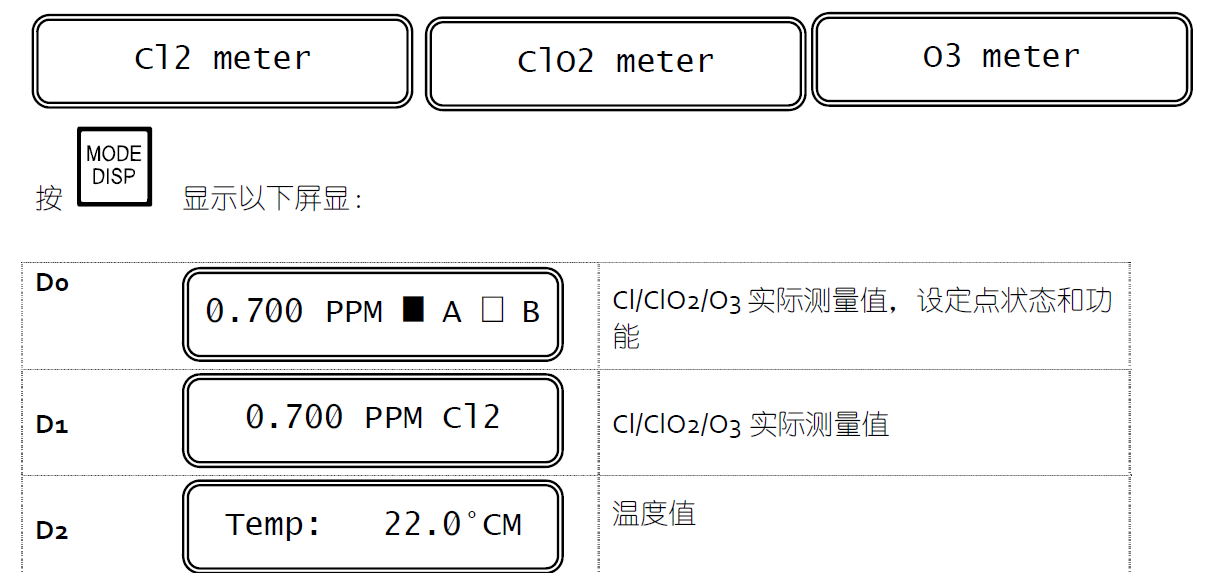

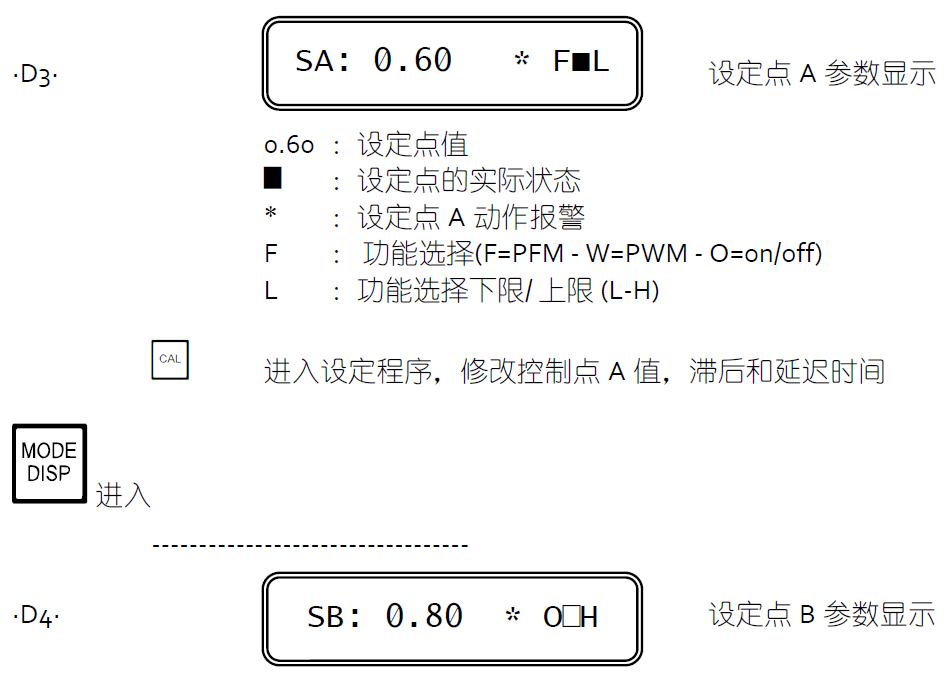

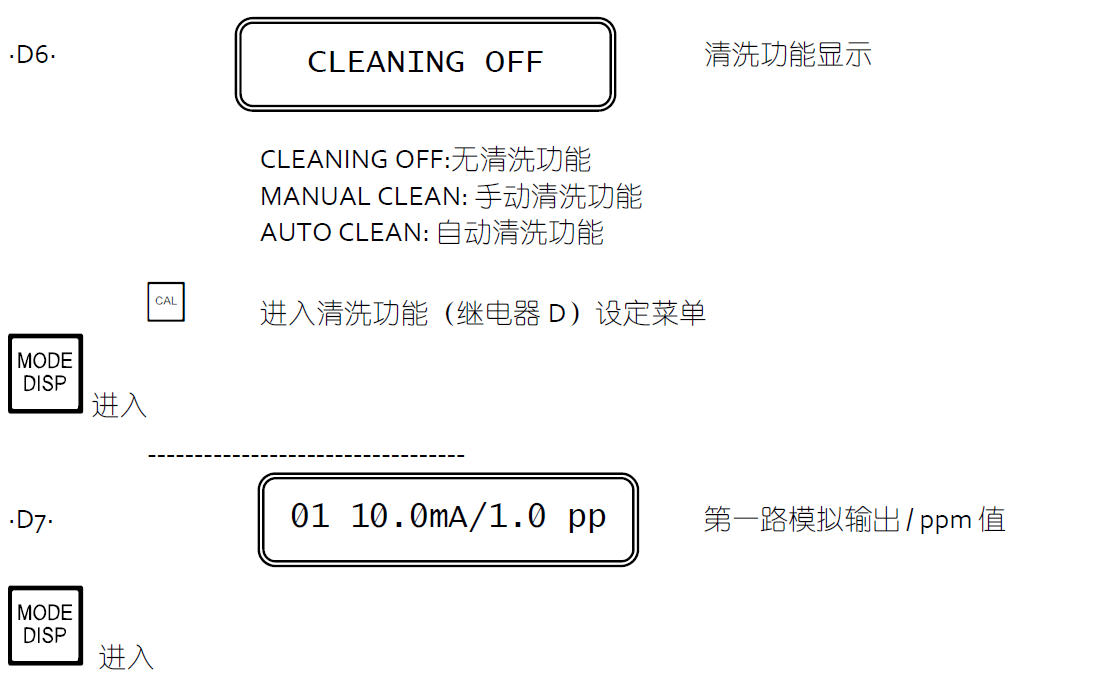

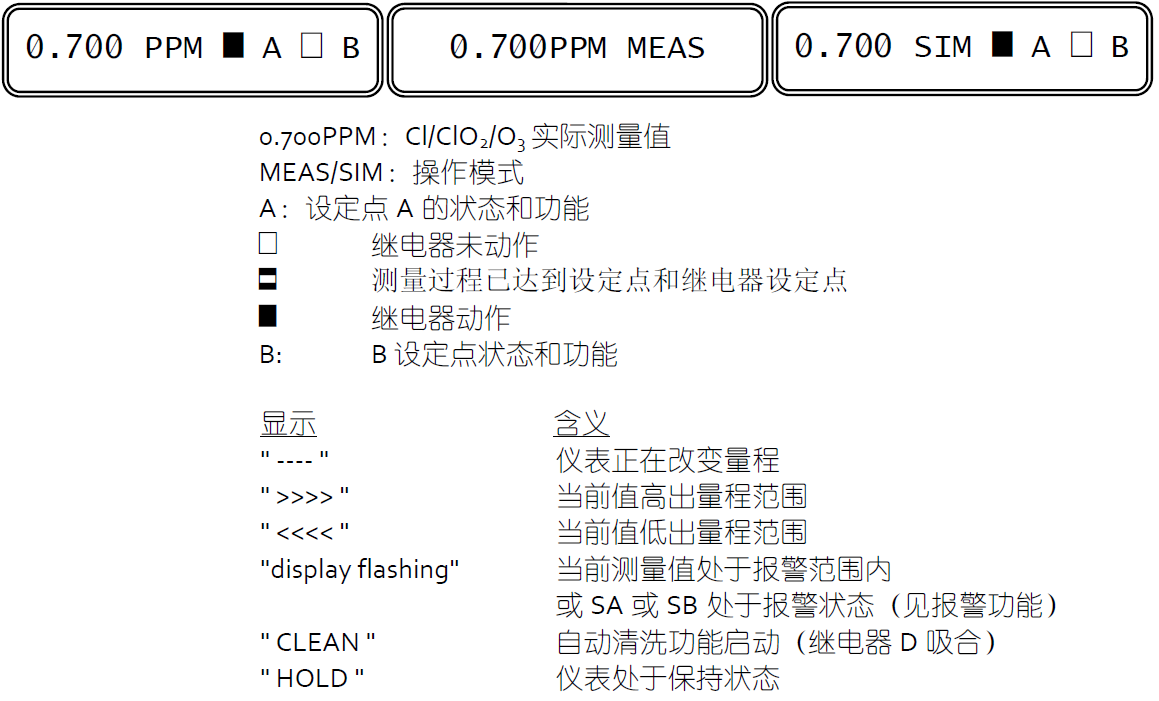

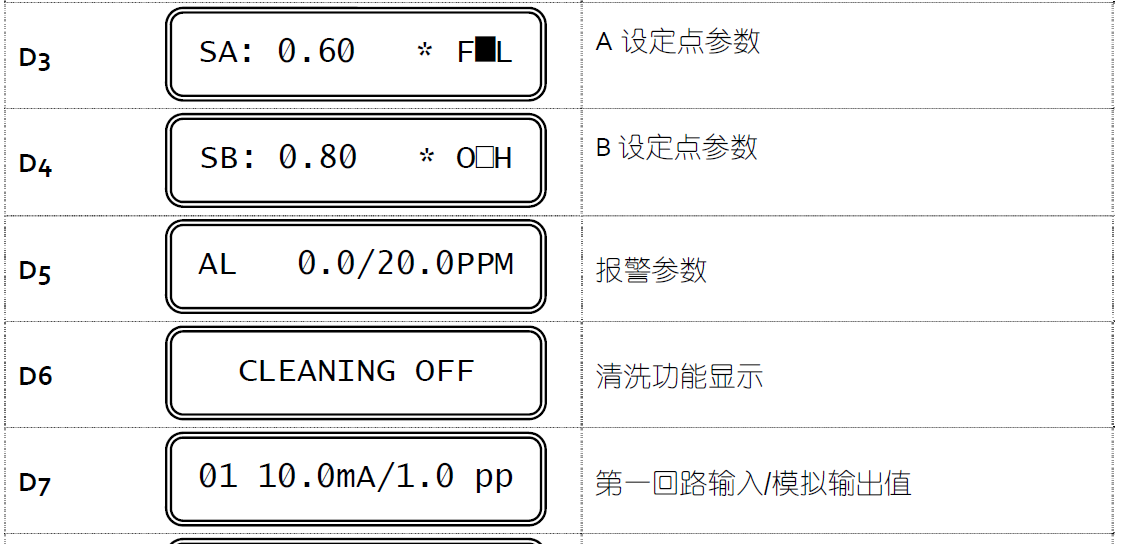

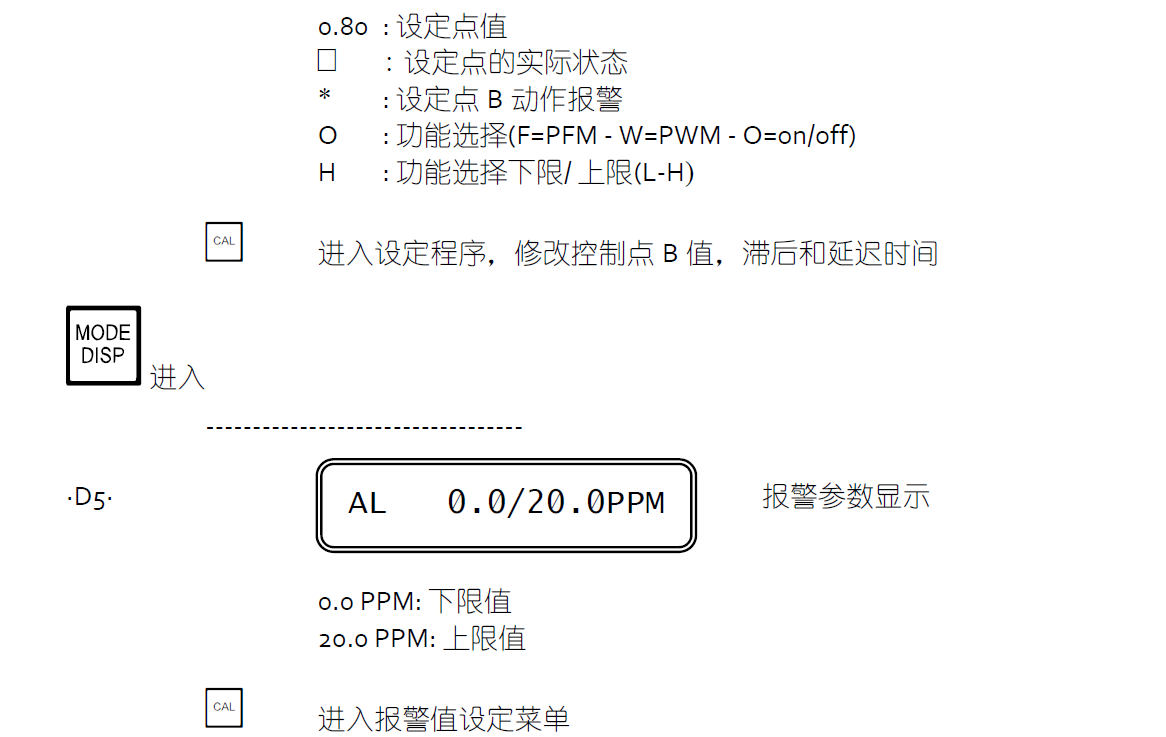

5顯示說明

返回目錄

6設定程序

以下操作程序適用于儀表鍵盤未被鎖定狀態下實現；

以下操作程序的鍵盤解鎖請參見第 7 單元"Configuration"；

以下操作程序允許對電極標定，設定值和報警值的設定工作。

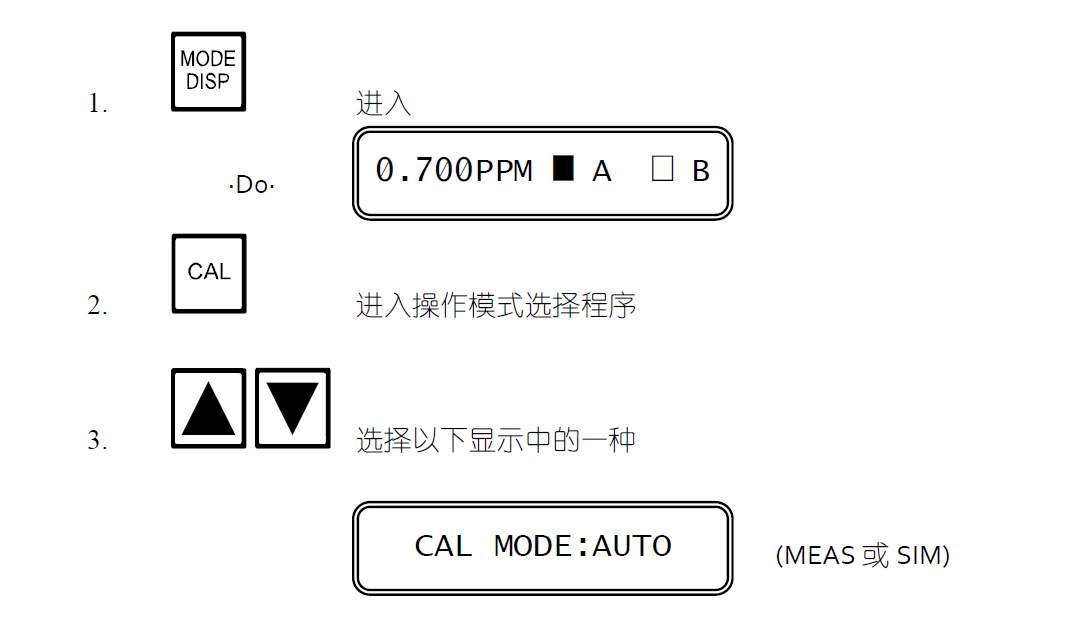

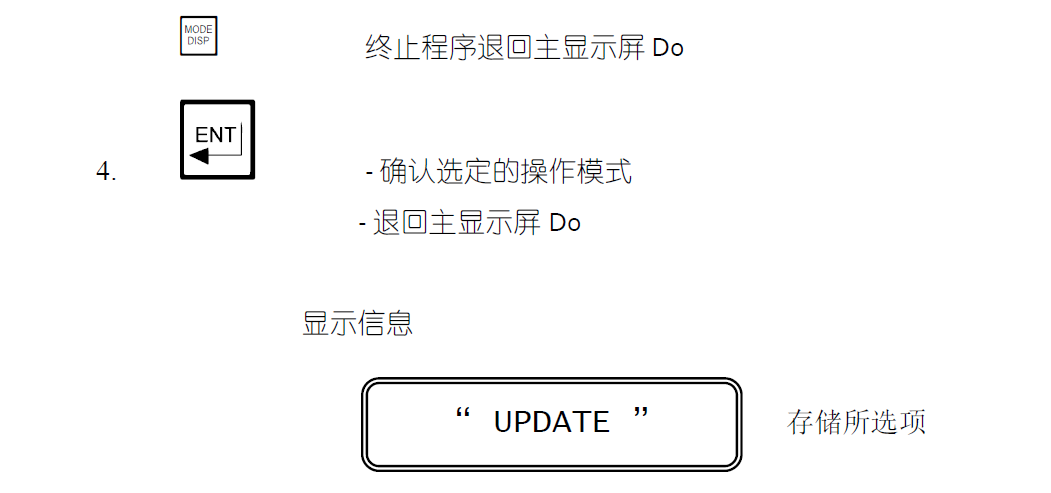

6.1操作模式選擇

 通常情況下儀表處于自動工作模式

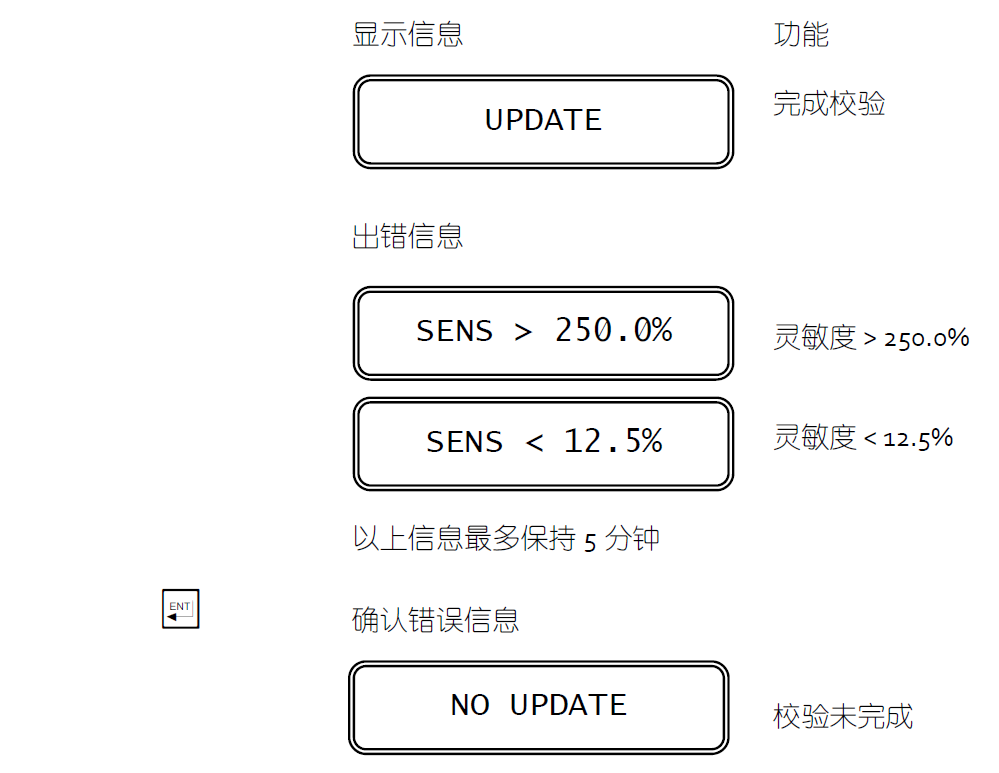

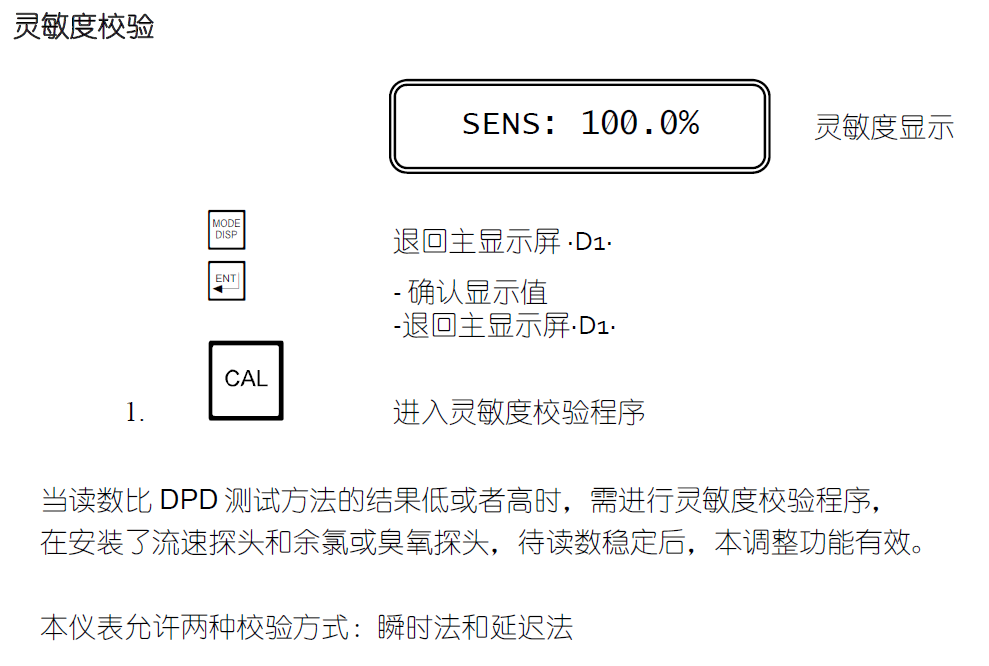

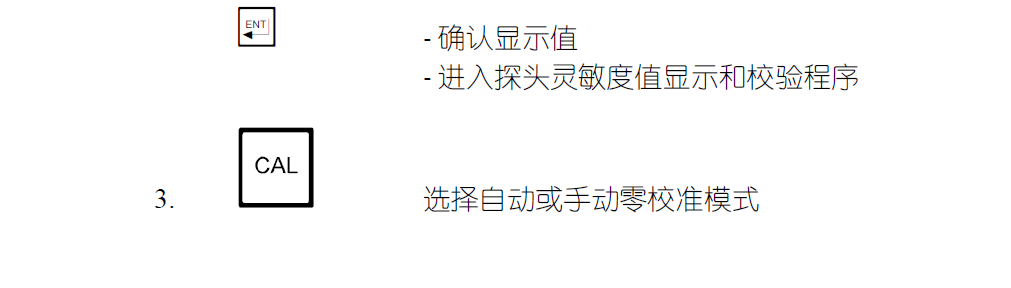

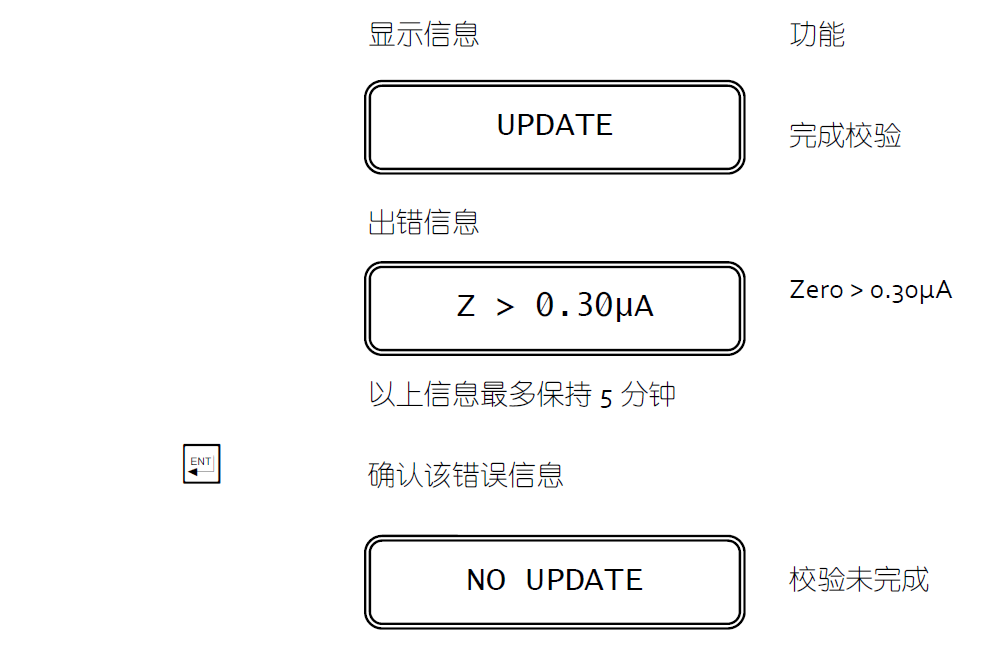

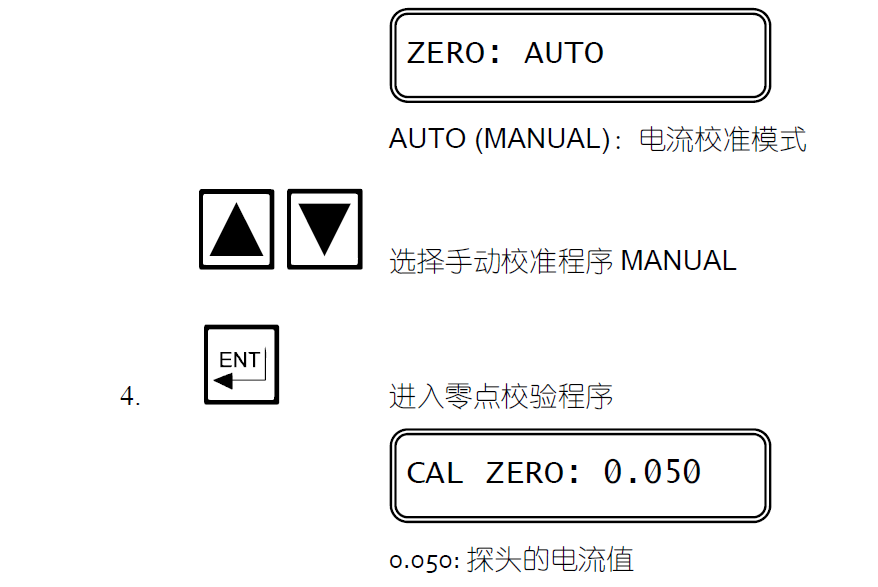

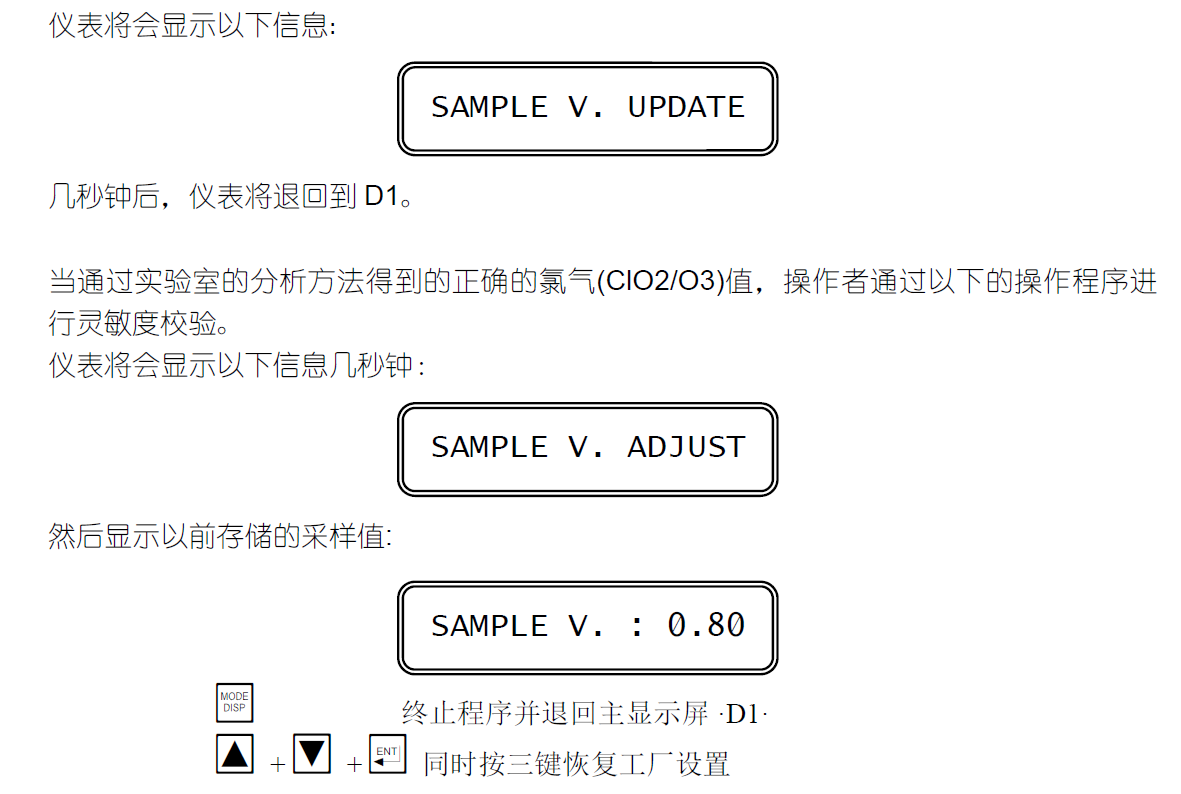

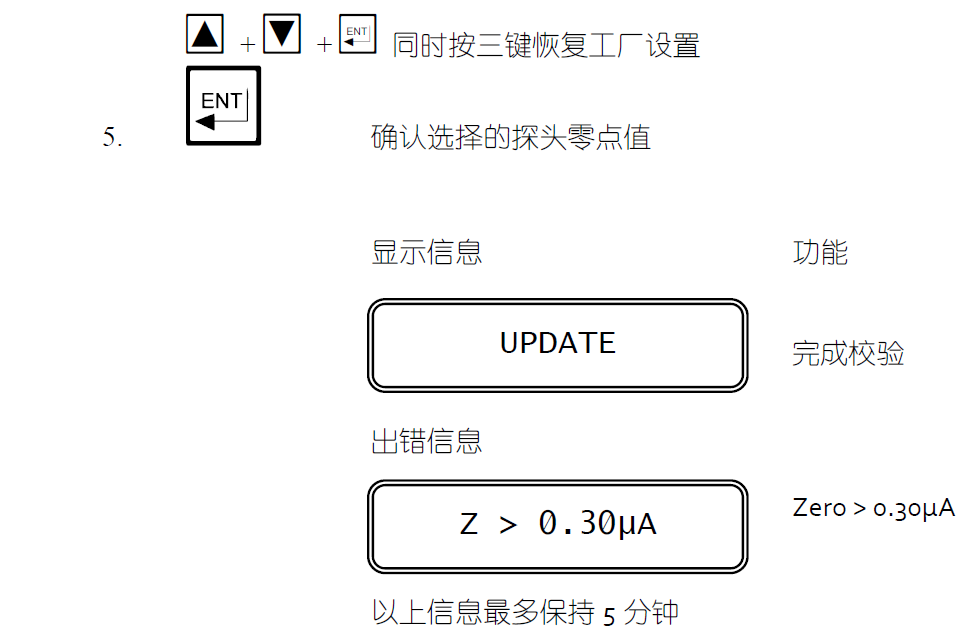

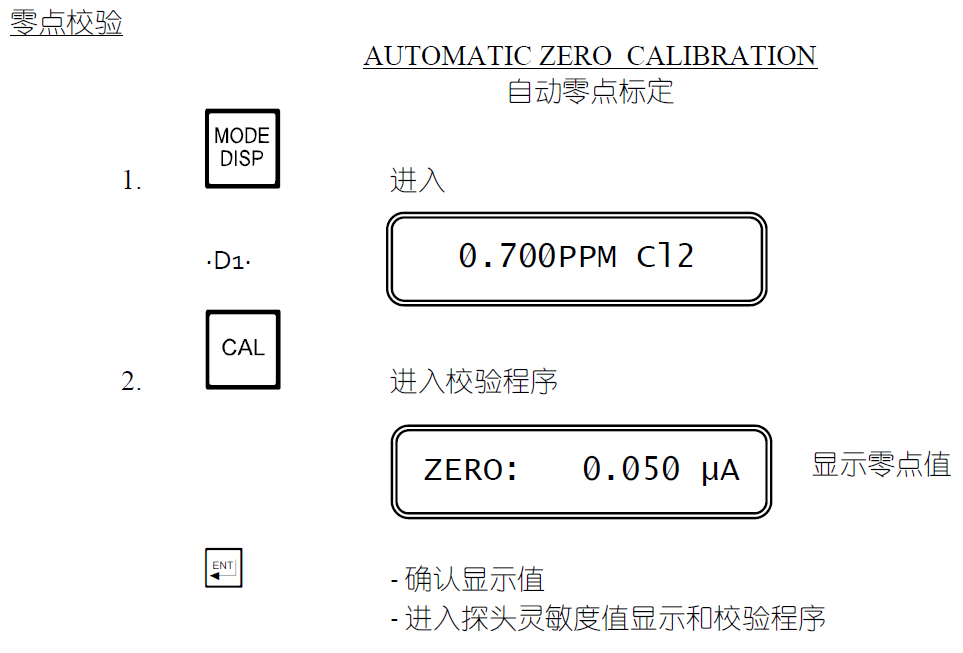

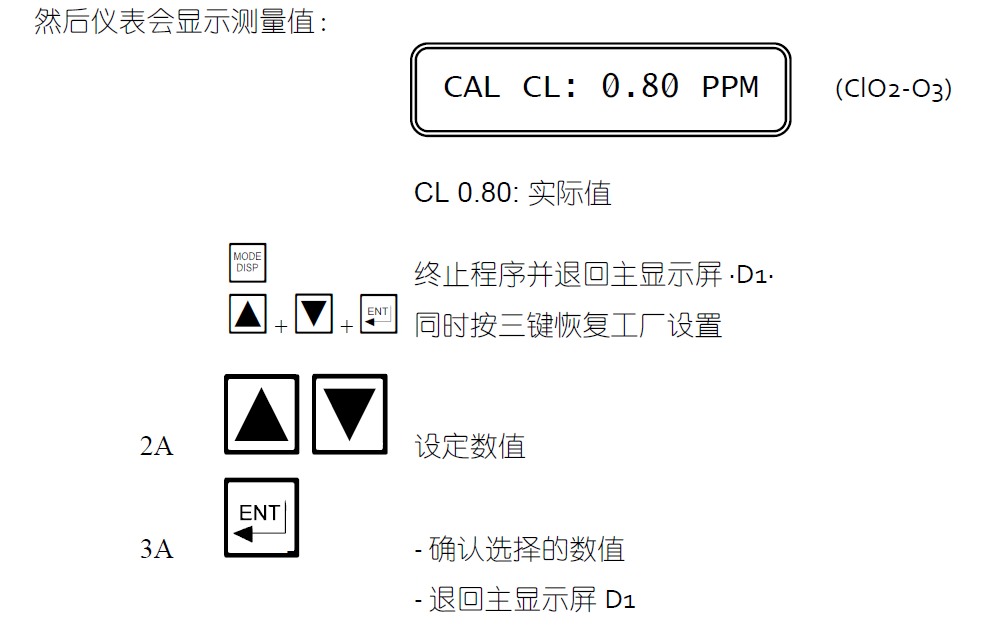

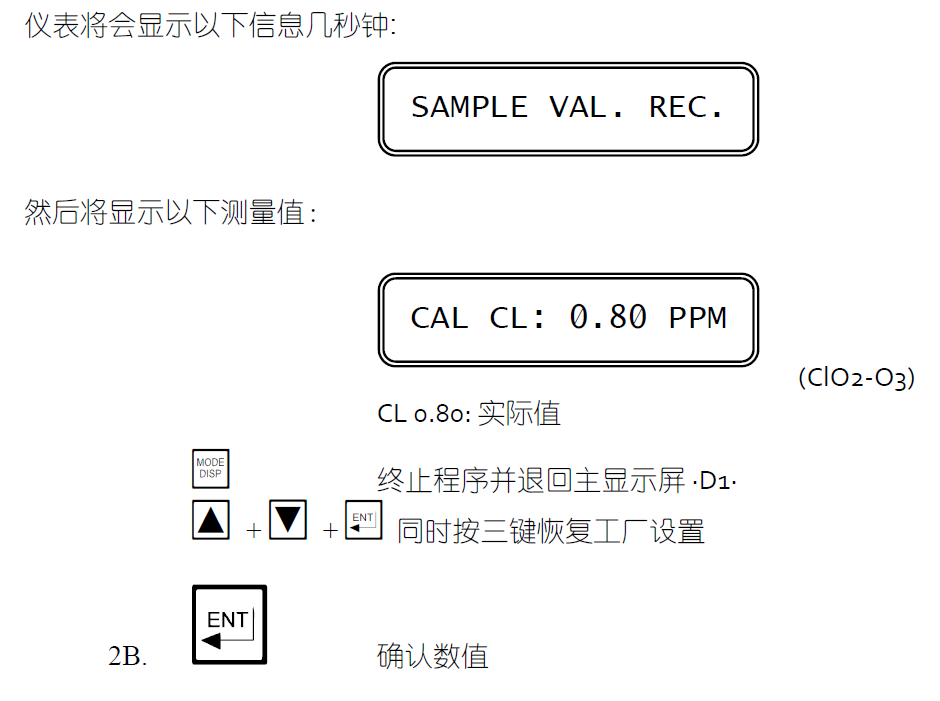

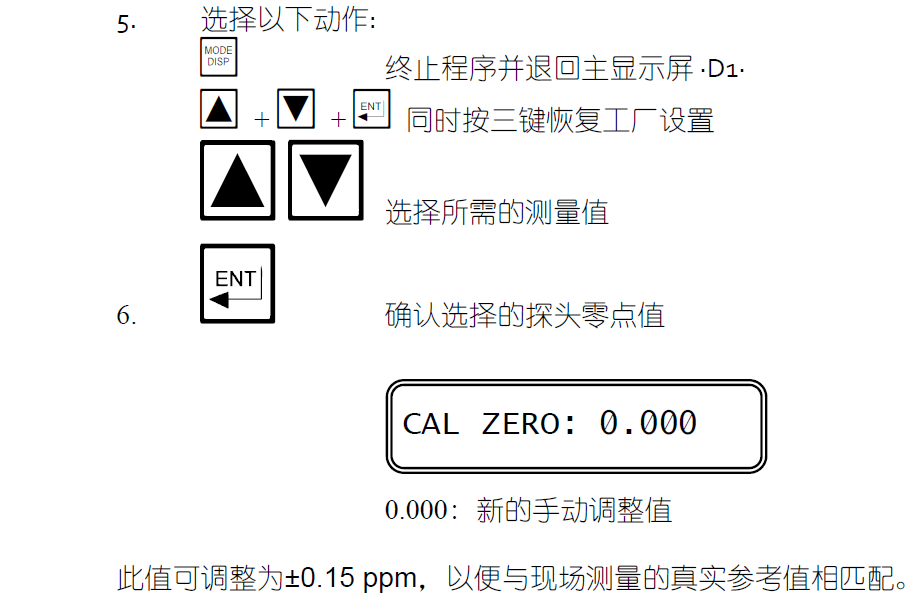

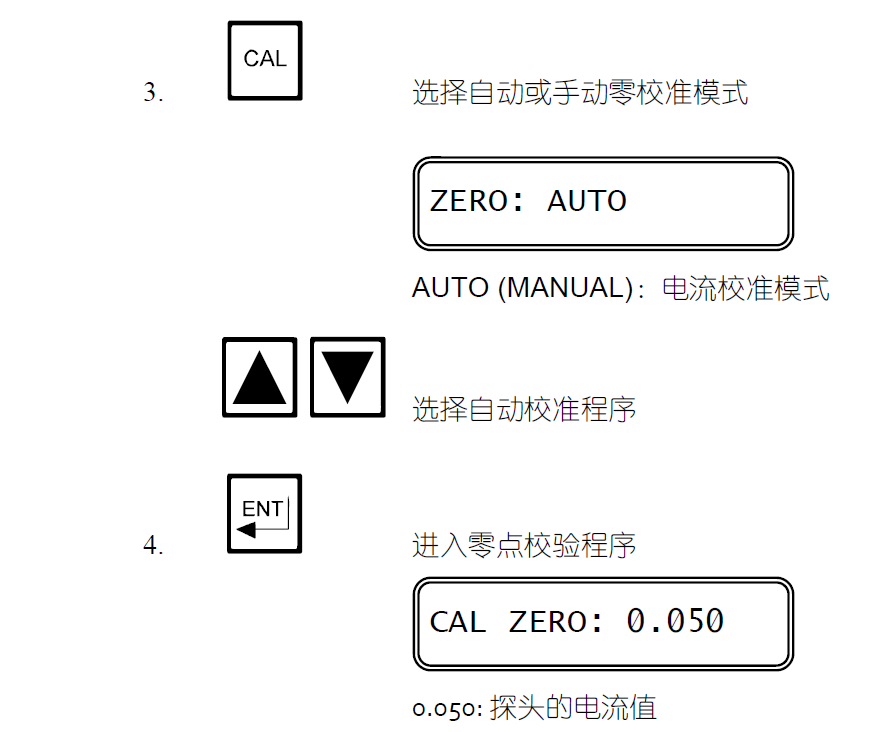

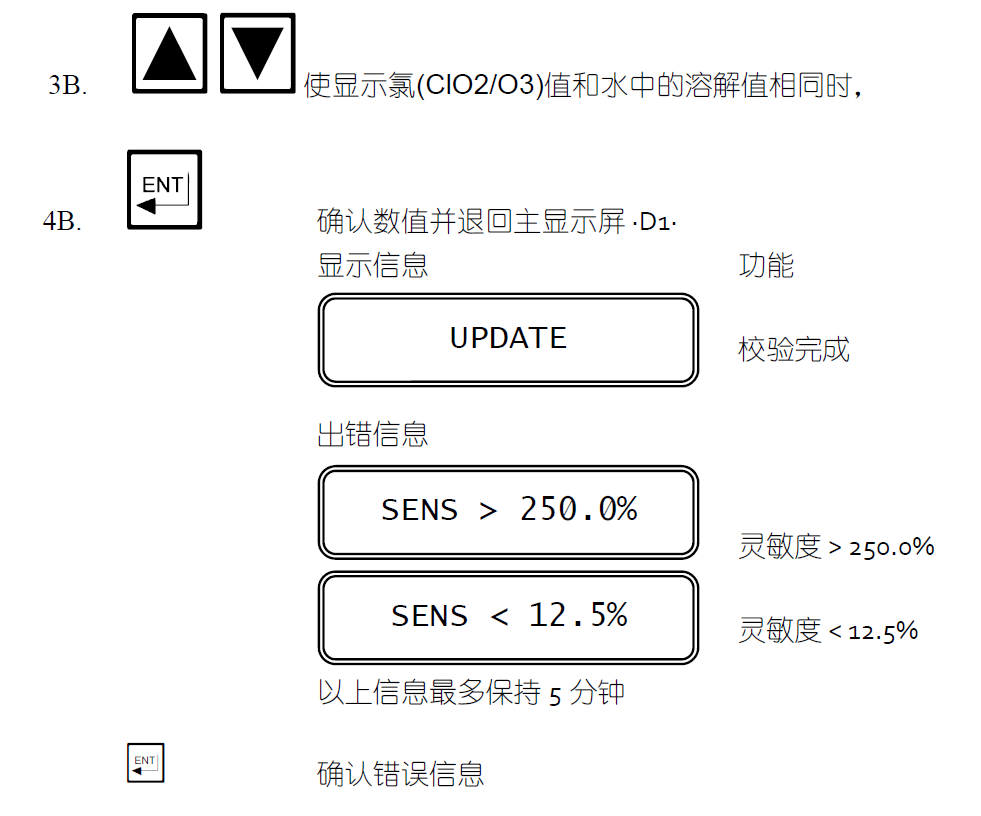

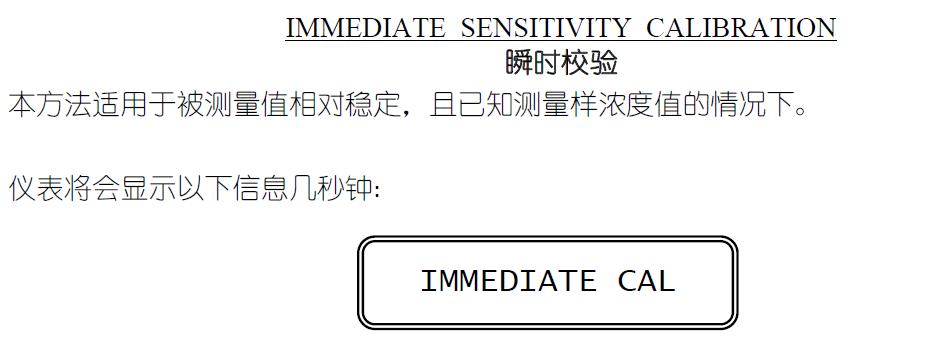

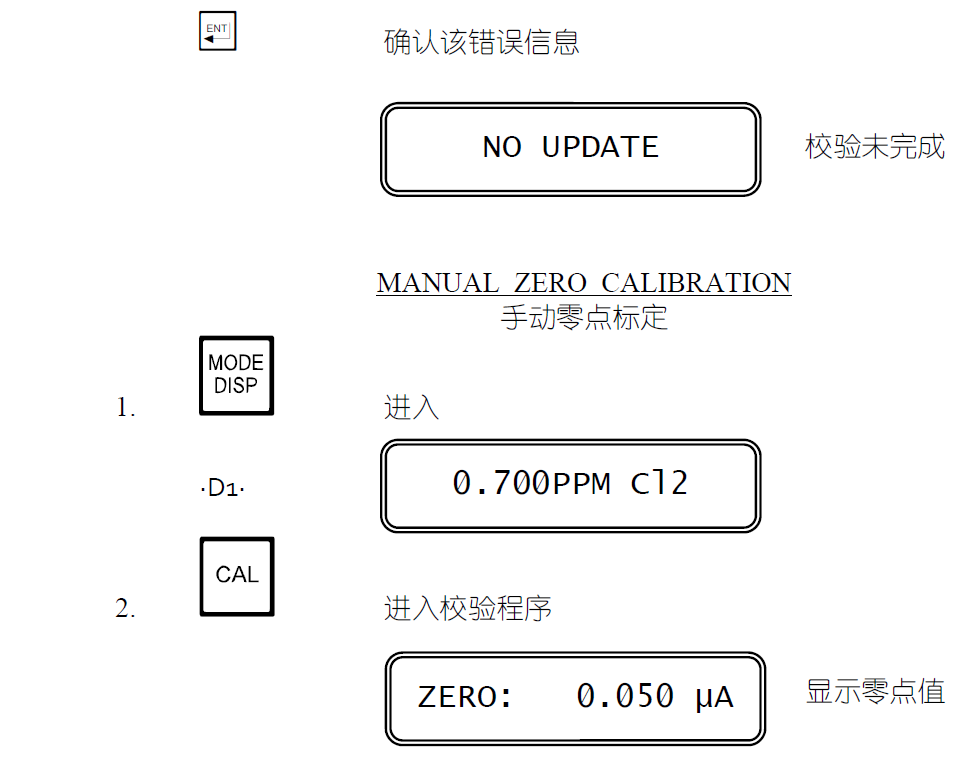

6.2零點和靈敏度的校驗

返回目錄

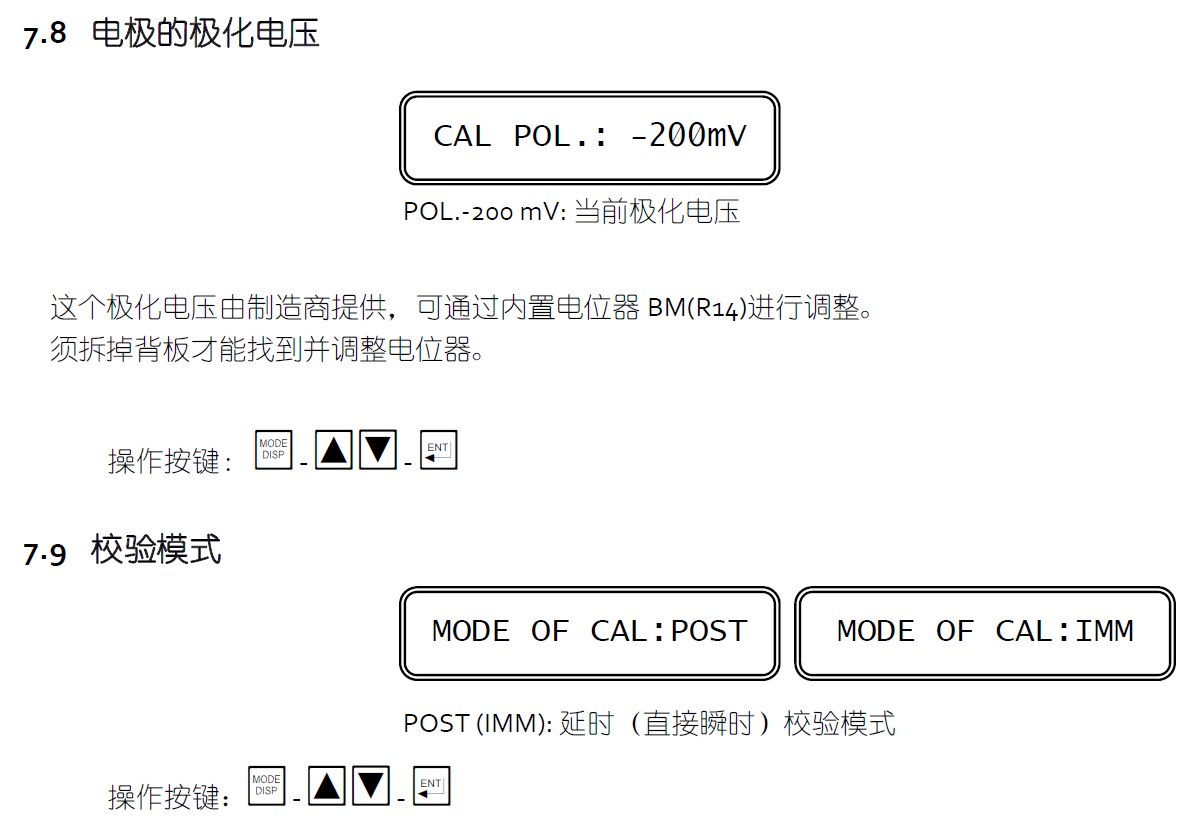

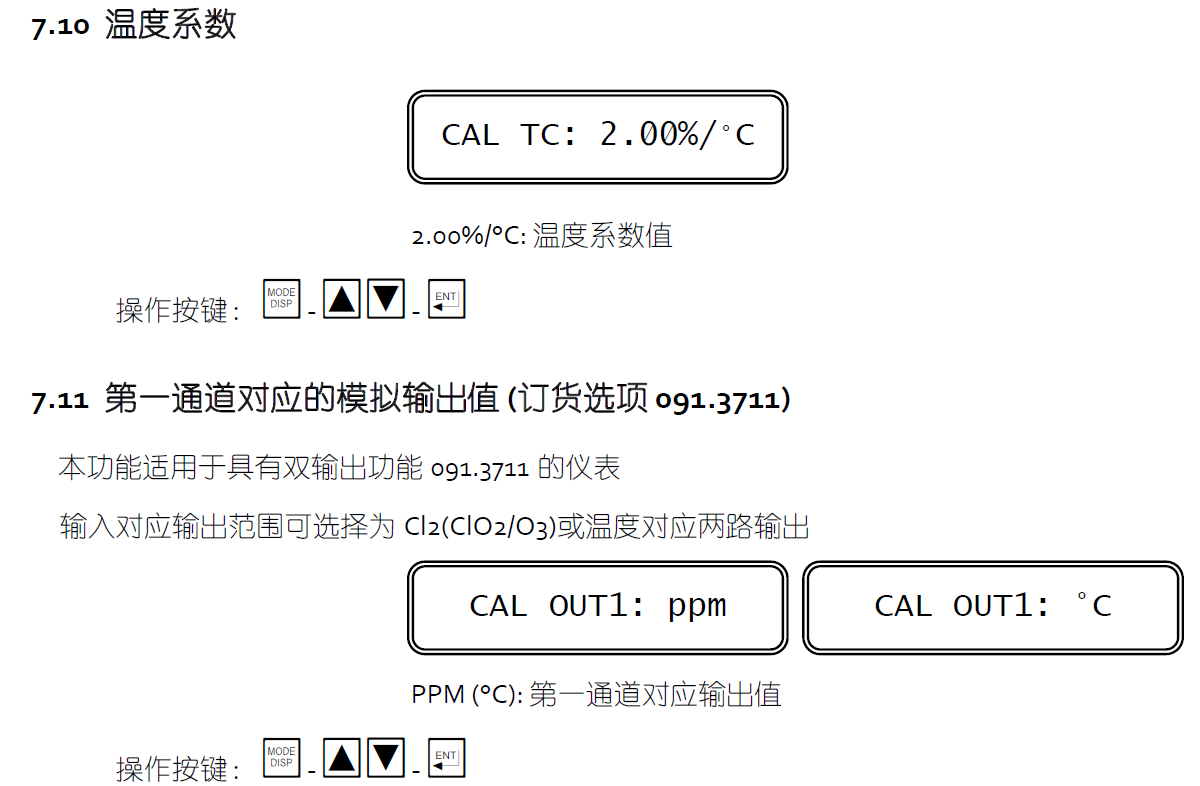

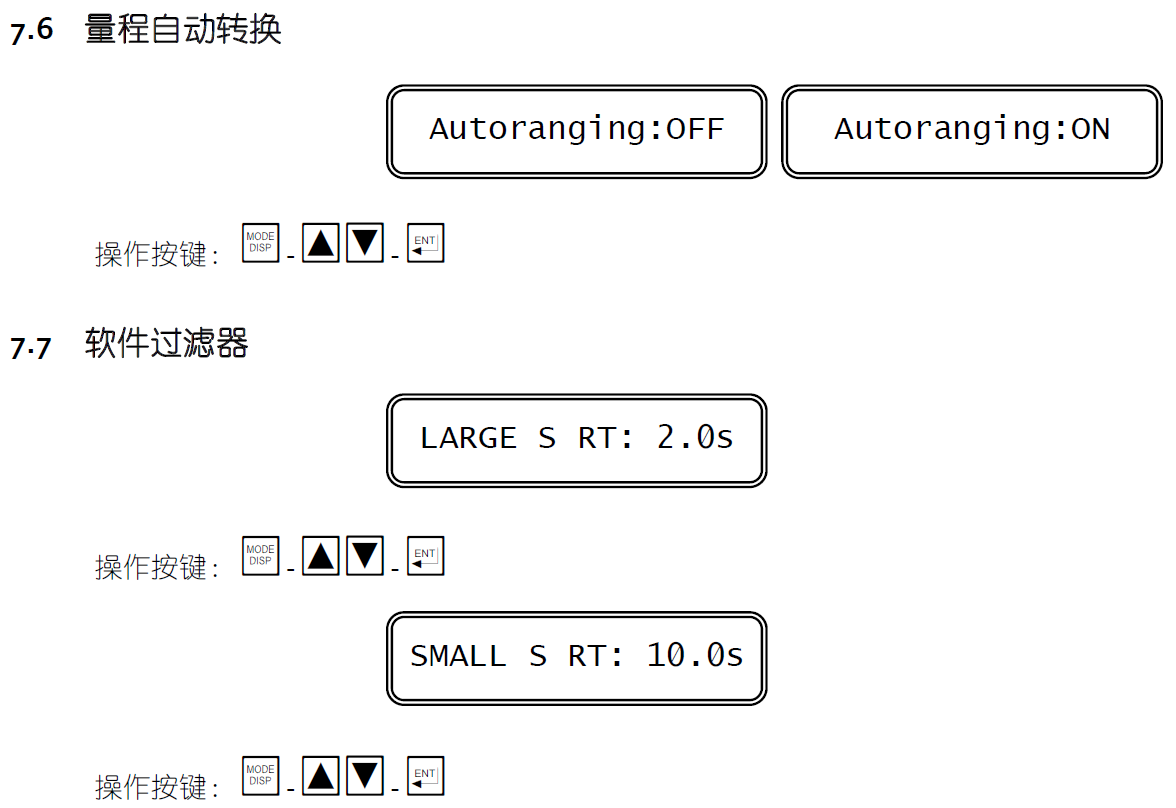

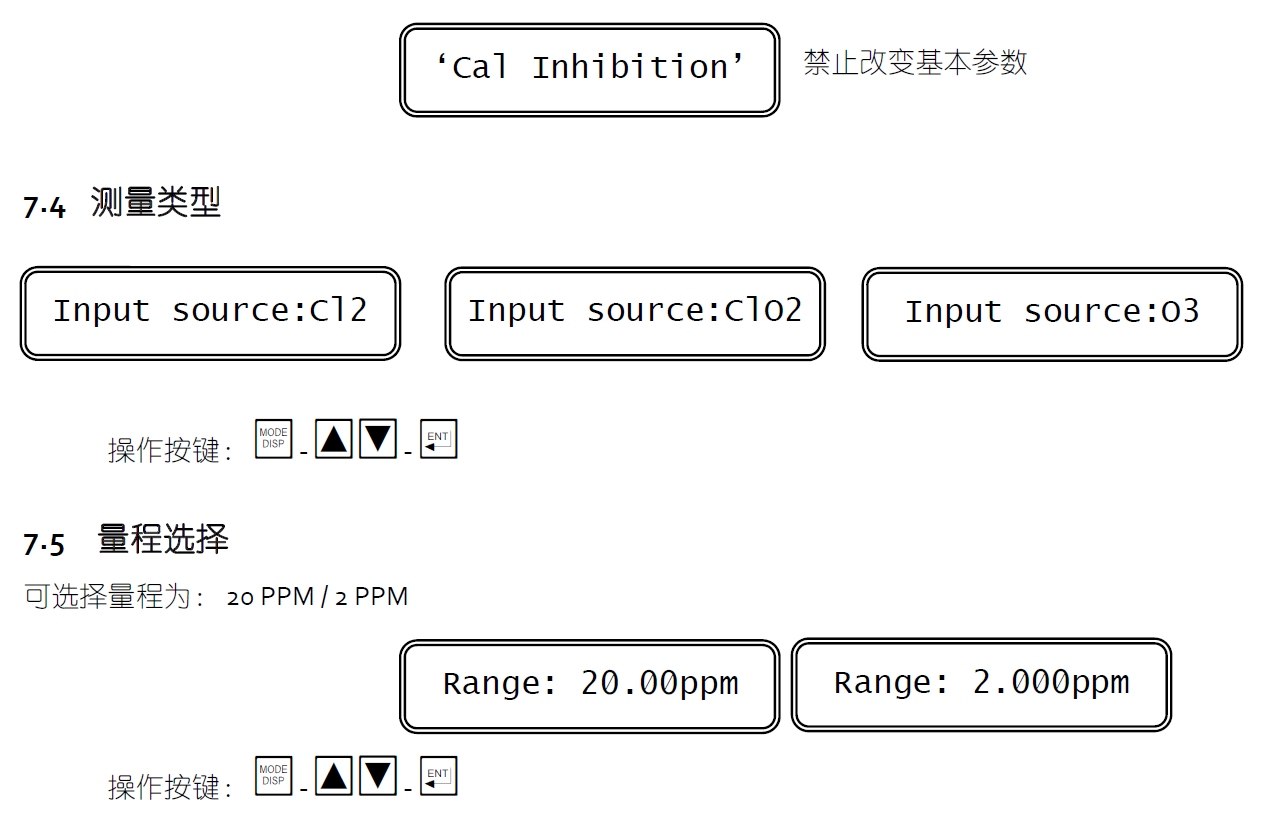

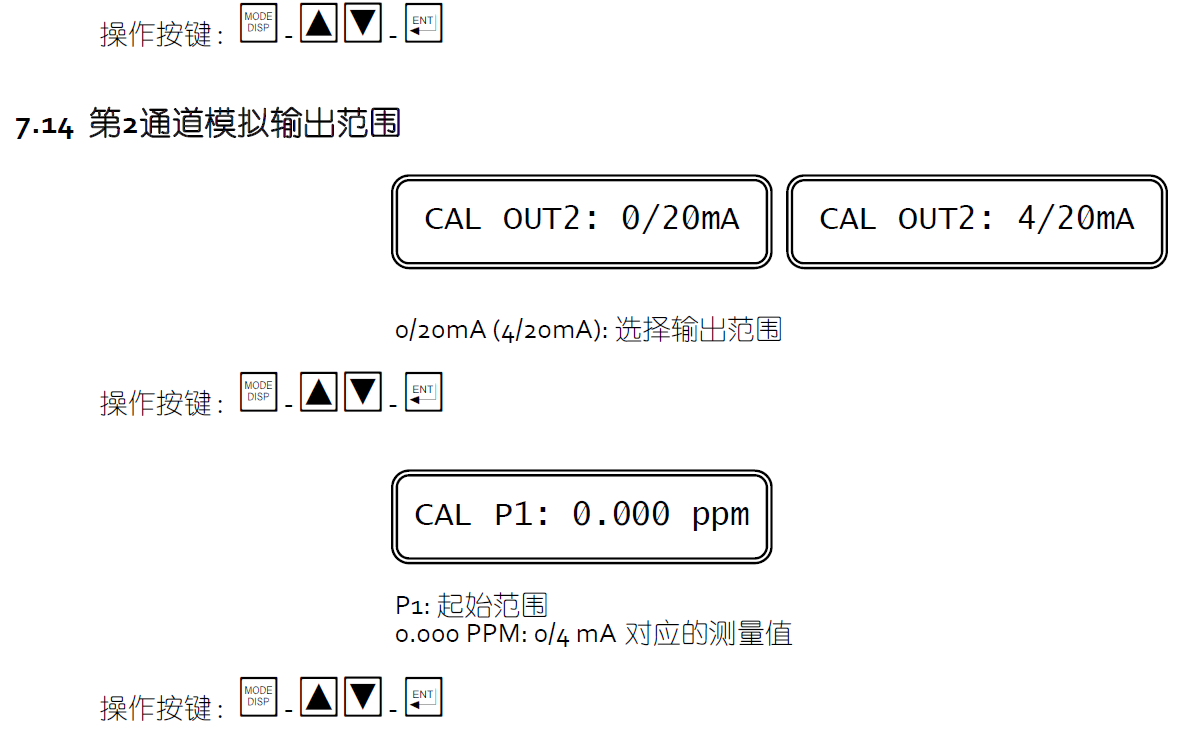

7基本參數的設定

本設定提供以下功能:

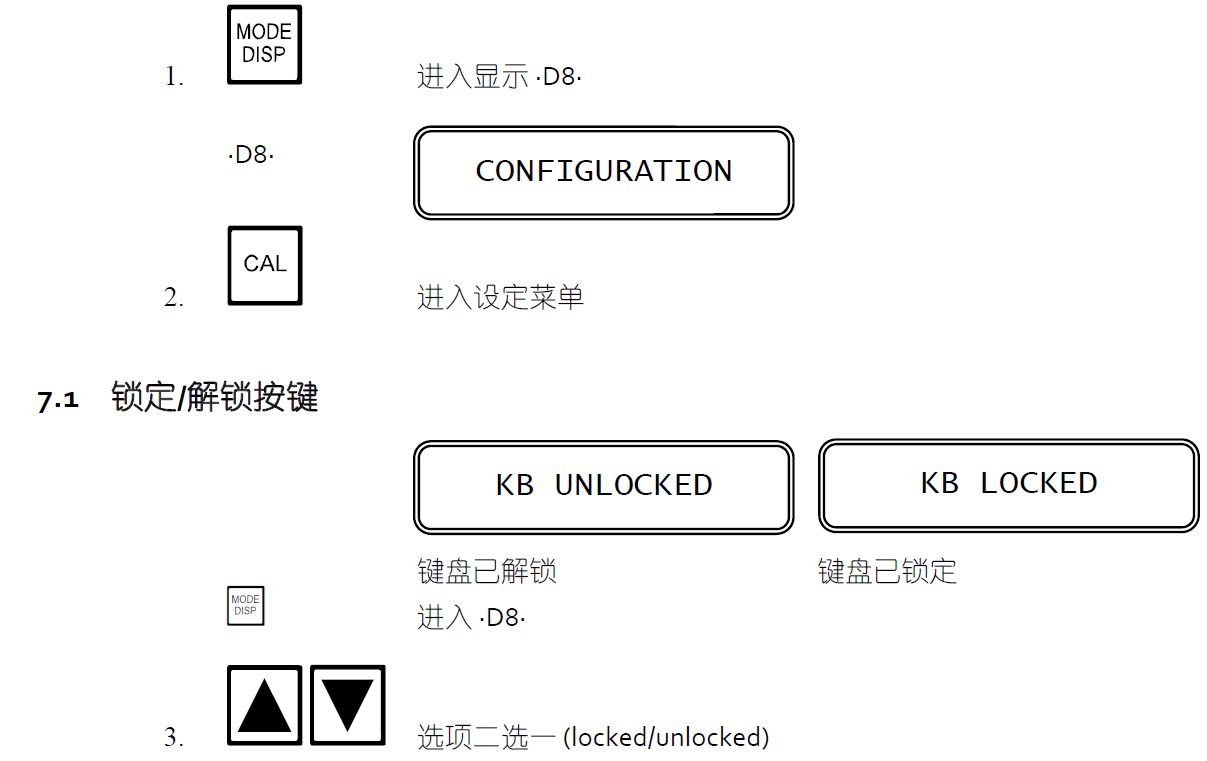

• 鎖定/解鎖選擇

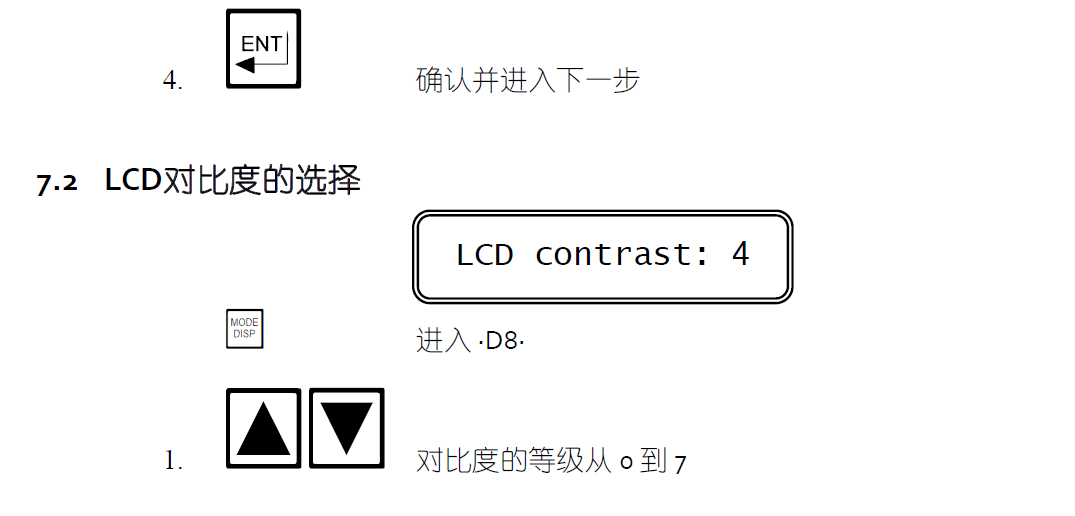

• 顯示對比度的選擇

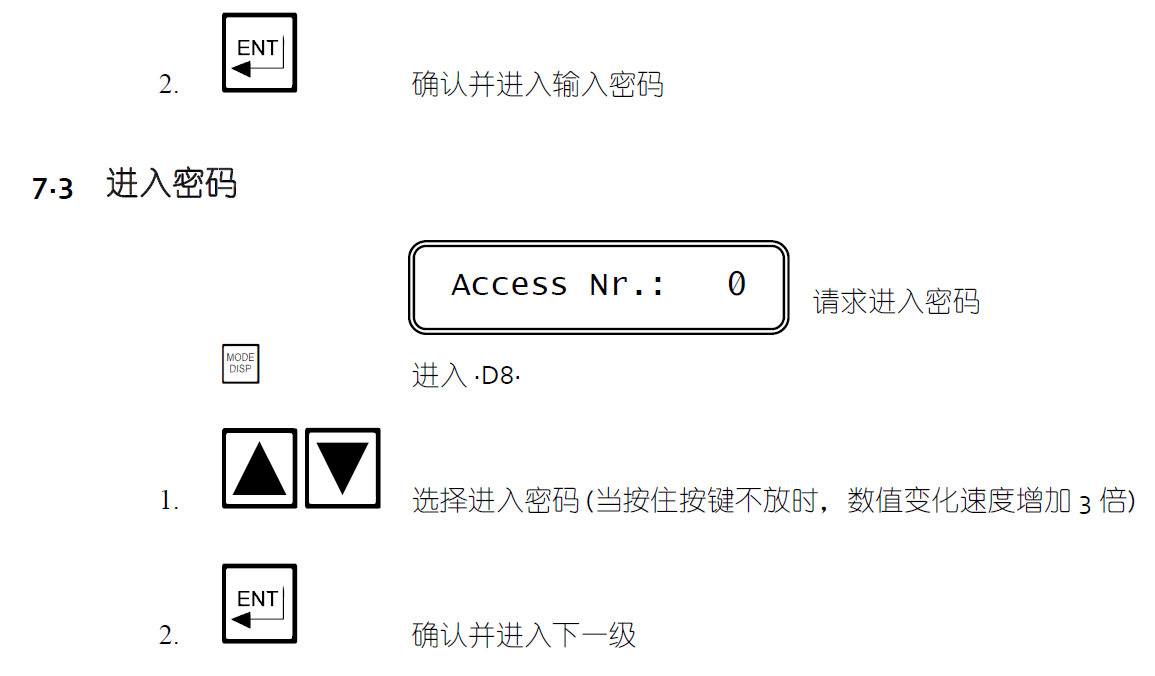

• 選擇進入密碼值



返回目錄

9定期檢修


控制器

優秀的質量能帶給用戶高可靠性的儀表。

對儀表維護的頻度要根據不同的使用環境來決定。

因為在外圍電子設備和外力原因，可能導致諸如繼電器，開關或接插件容易損壞。傳感器
當與 DPD 法測量結果的偏差大于 0.2 mg/l 時，鉑電極的表面狀態相對于系統正常使用時不太正常（臨界狀態）時，需要通過多次標定進行檢查時：

推薦電極的清洗方法可以選用以下化學清洗方法：


• 將電極從流通槽里取出，

• 沾著 5% HCl 溶液來擦拭探頭的鉑圈約 30 秒，

• 用去離子水或蒸餾水徹底浸泡和沖洗電極，

• 將電極重新裝回流通槽。

以上操作程序并不能去除鉑電極表面的氧化物，僅適用于正常測量狀態下的維護，適用于瞬時校驗法。

必要的時候，可以選用軟布蘸上金屬光亮劑仔細擦拭鉑圈，然后仔細沖洗干凈電極后將電極插入流通槽中。
校驗前需要等待系統穩定，光亮的鉑電極會比普通情況下要靈敏 2 倍以上，所以標定前建議對電極進行維護工作。

這樣處理后，我們就可以放心地使用到鉑電極再次出現氧化層了。
